Filets trapézoïdaux et vis à filet trapézoïdal
Les filets trapézoïdaux ou les vis à filet trapézoïdal sont utilisés pour la transmission exacte de forces et de mouvements, par exemple sur les vis de guidage dans les presses à vis ou dans les tours.

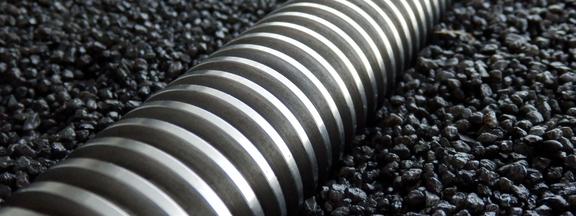

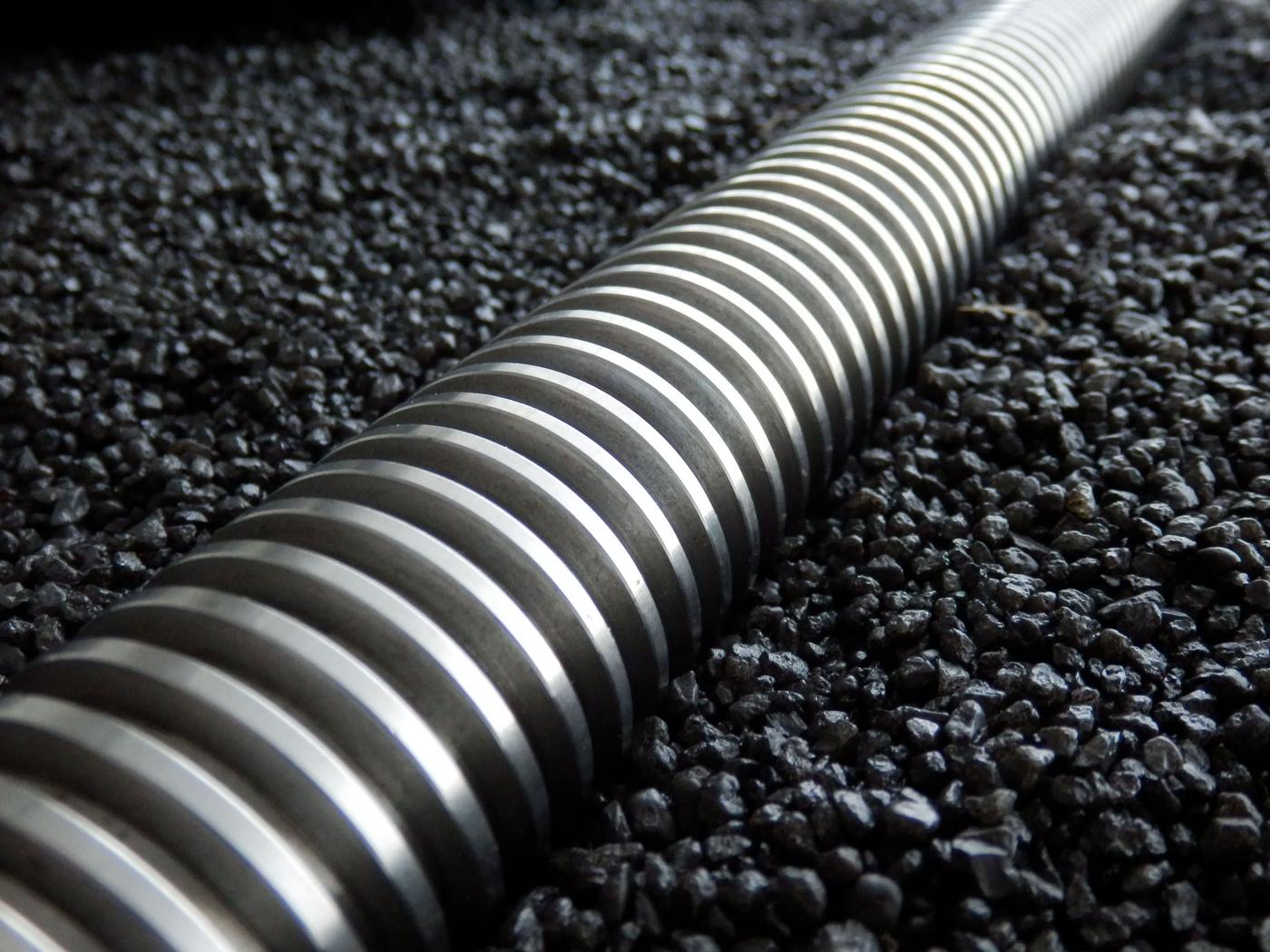

Broche à filet trapézoïdal - également en tant que fabrication spéciale spécifique au client
Si l'on observe les vis à filet trapézoïdal de profil, elles présentent la forme d'un trapèze isocèle. Les filets sont donc plus épais que les broches habituelles à profil triangulaire, ce qui permet de réaliser des pas plus importants. Étant donné que les broches à filetage trapézoïdal sont principalement en mouvement et possèdent un frottement important, l'autoblocage généré par le pas est un avantage. Pour garantir la durabilité, les vis sont généralement en acier et les écrous en bronze, en laiton ou en bronze.
Nous fabriquons des filets trapézoïdaux et des broches d'un diamètre de 30 mm à 100 mm. La plus grande longueur de filet est de 2600 mm maximum en tourbillonnant et de 500 mm en rectifiant. Un pas de vis est possible aussi bien à droite qu'à gauche. Des fabrications spéciales spécifiques au client sont également possibles.

Filets trapézoïdaux Demande de produit
Contactez-nous
Nous sommes à votre disposition pour répondre à vos questions, par téléphone ou par e-mail. Nous nous ferons également un plaisir de vous rappeler.
Broche à filet trapézoïdal - Connaissances de base
Une vis trapézoïdale aux nombreux avantages
Un filet trapézoïdal présente la forme d'un trapèze isocèle et dispose d'un angle de flanc de 30 degrés selon la norme ISO. Les filets sont souvent plus épais que ceux des filets triangulaires. La fonction d'un filet trapézoïdal est de transmettre des mouvements et des forces, les filets plus épais aidant à transmettre des forces plus importantes. En outre, une vis à filet trapézoïdal doit transformer les mouvements de rotation en mouvements linéaires. Elle est donc surtout utilisée pour les entraînements rectilignes.
Filets à un ou plusieurs filets
Les vis à filet trapézoïdal sont disponibles en tant que filets à un ou plusieurs filets et sont fabriquées selon les normes DIN correspondantes. Ils peuvent donc être plats ou arrondis. La longueur varie alors individuellement. Pour la fabrication de filets trapézoïdaux, on utilise des procédés de fabrication spéciaux et des machines spéciales conçues à cet effet. Le procédé dit de tourbillonnage utilise la technique de la coupe interrompue lors du fraisage. Ainsi, des micro-poches se forment à la surface des flancs, sur lesquelles le lubrifiant adhère bien. Cela confère à ces filets une durée de vie particulièrement longue.
Vis trapézoïdale en tant que vis de déplacement
Une vis à filet trapézoïdal est un filet de mouvement. Comme le filet présente un frottement assez élevé et qu'il est autobloquant dans la zone du filet de régulation, il n'est pas nécessaire de le sécuriser séparément en position de repos. Les possibilités d'utilisation de la broche filetée sont donc très variées. Elle peut être utilisée pour les machines-outils, comme broche de levage pour les presses, pour les appareils de manutention et pour les chaînes de montage. Les filets trapézoïdaux sont également utilisés pour le mouvement de réglage des installations de levage et des chariots élévateurs. La fabrication de filetages spéciaux selon des spécifications individuelles est possible sans problème.
Données de fabrication pour les filets trapézoïdaux et les vis trapézoïdales
Diamètre de la broche
de 30 mm à 100 mm
Remarque
plus grande longueur de filetage :
tourbillonné jusqu'à 2.600 mm
rectifié jusqu'à 500 mm
Pas à droite et à gauche
FAQ sur les filets trapézoïdaux et les vis trapézoïdales
Cette FAQ offre un aperçu complet des vis trapézoïdales et des vis à filet trapézoïdal, de leur fonctionnement, de leurs avantages et des conseils de maintenance. En comprenant ces composants, les utilisateurs peuvent concevoir leurs systèmes de manière plus efficace et assurer la longévité de leurs composants mécaniques.
Les vis trapézoïdales et les vis à filet trapézoïdal sont des composants essentiels dans de nombreux domaines de la mécanique et de la construction mécanique. Ils sont utilisés dans des domaines allant de la micromécanique aux grandes machines de construction.
Les sections suivantes offrent un aperçu détaillé des principales questions relatives aux vis trapézoïdales et aux vis à filet trapézoïdal.
Qu'est-ce qu'un filet trapézoïdal ?
Un filetage trapézoïdal est une forme de filetage qui se caractérise par ses pas de vis trapézoïdaux. Cette forme particulière permet une transmission élevée des forces et est donc particulièrement adaptée aux applications nécessitant un transfert de charge important. Les filets trapézoïdaux sont très répandus dans l'industrie, surtout là où des mouvements linéaires doivent être transformés en forces importantes.
- Les filets trapézoïdaux ont des pas de vis trapézoïdaux.
- Ils sont conçus pour des transmissions de charges élevées.
- Ils sont surtout utilisés dans l'industrie, où les mouvements linéaires doivent être transformés en forces.
Comment fonctionne une vis à filet trapézoïdal ?
Une vis à filet trapézoïdal est une longue tige avec un filet trapézoïdal qui, en combinaison avec un écrou à filet trapézoïdal, transforme un mouvement de rotation en un mouvement linéaire. Cette transformation permet d'effectuer des mouvements linéaires précis avec une grande force. Les vis à filet trapézoïdal sont indispensables dans de nombreux systèmes mécaniques en raison de leur efficacité et de leur précision.
- Les vis à filet trapézoïdal transforment les mouvements linéaires en mouvements rotatifs.
- Elles permettent des mouvements précis avec une grande force.
- Elles sont un élément essentiel de nombreux systèmes mécaniques.
Quels sont les avantages des filets trapézoïdaux par rapport aux autres types de filets ?
Les filets trapézoïdaux offrent plusieurs avantages par rapport à d'autres types de filets, comme le filet métrique ou le filet rond. Grâce à leur forme trapézoïdale, ils peuvent supporter des charges plus élevées et présentent une meilleure résistance à l'usure. De plus, leur géométrie permet un meilleur autoblocage, ce qui est un avantage dans de nombreuses applications, notamment pour les mouvements verticaux.
- Capacité de charge et résistance à l'usure plus élevées grâce à la conception trapézoïdale.
- Meilleur autoblocage, ce qui est particulièrement avantageux pour les mouvements verticaux.
- Ils offrent des avantages par rapport aux filetages métriques et ronds.
Comment choisir la bonne vis à filet trapézoïdal pour une application ?
Le choix de la bonne vis à filet trapézoïdal nécessite une évaluation minutieuse des exigences spécifiques de l'application. Des facteurs tels que la charge à transmettre, la vitesse et la précision de mouvement souhaitées ainsi que les conditions environnementales jouent un rôle décisif. Il est également important de prendre en compte le matériau de la vis et de l'écrou afin de garantir des performances et une durée de vie optimales.
- Évaluation des exigences : Charge, vitesse, précision, conditions environnementales.
- Sélectionner le matériau de la vis et de l'écrou en fonction de l'application.
- Une sélection minutieuse est essentielle pour garantir des performances et une durée de vie optimales.
Comment maximiser la durée de vie des vis à filet trapézoïdal ?
Pour maximiser la durée de vie des vis à filet trapézoïdal, il est essentiel de les entretenir et de les lubrifier régulièrement. Le choix du bon lubrifiant peut réduire la friction entre la vis et l'écrou et ainsi minimiser l'usure. Il est également important d'éviter les surcharges et de respecter les conditions de fonctionnement spécifiées afin d'éviter une usure prématurée.
- Un entretien et une lubrification réguliers sont indispensables.
- Le choix du bon lubrifiant peut minimiser l'usure.
- Il est important d'éviter les surcharges et de respecter les conditions de fonctionnement spécifiées.
Quels sont les matériaux utilisés pour les vis à filet trapézoïdal ?
Le choix des matériaux pour les vis à filet trapézoïdal dépend fortement de l'application et des exigences spécifiques telles que la charge, la vitesse et les conditions environnementales. Les matériaux couramment utilisés sont l'acier, l'acier inoxydable et parfois des alliages spéciaux et des matières plastiques. L'acier est préféré pour sa résistance et sa durabilité, tandis que l'acier inoxydable est utilisé dans des environnements corrosifs afin de garantir une plus longue durée de vie de la broche.
- L'acier et l'acier inoxydable sont les matériaux les plus couramment utilisés.
- L'acier inoxydable est préféré dans les environnements corrosifs.
- Des alliages spéciaux et des matières plastiques peuvent être utilisés pour répondre à des exigences particulières.
Comment le pas et le diamètre influencent-ils les performances des vis à filet trapézoïdal ?
Le pas et le diamètre d'une vis à filet trapézoïdal sont déterminants pour ses performances, notamment en ce qui concerne la charge transmissible et la vitesse de déplacement. Un pas plus important permet un déplacement plus rapide de l'écrou le long de la vis, mais peut réduire la capacité de charge. Un diamètre plus important augmente généralement la capacité de charge, mais nécessite également plus d'espace dans la zone d'utilisation.
- Des pas plus importants permettent des mouvements plus rapides, mais peuvent réduire la capacité de charge.
- Un diamètre plus grand augmente la capacité de charge et la stabilité.
- Le choix doit se faire sur la base des exigences de l'application spécifique.
Les vis à filet trapézoïdal peuvent-elles être utilisées dans des systèmes automatisés ?
Les vis à filet trapézoïdal conviennent parfaitement à une utilisation dans des systèmes automatisés, car elles permettent des mouvements linéaires précis. Leur robustesse et leur fiabilité en font un choix idéal pour de nombreux processus automatisés dans l'industrie, de l'automatisation à la robotique. Leur intégration dans des systèmes automatisés nécessite toutefois une planification minutieuse, notamment en ce qui concerne le contrôle et la synchronisation des mouvements.
- Idéal pour des mouvements linéaires précis dans des systèmes automatisés.
- La robustesse et la fiabilité soutiennent l'automatisation industrielle.
- Nécessite une planification minutieuse pour le pilotage et la synchronisation.
Quel est l'impact des conditions ambiantes sur les vis à filet trapézoïdal ?
Les conditions ambiantes telles que la température, l'humidité et la présence de saletés ou de produits chimiques agressifs peuvent avoir une influence considérable sur les performances et la durée de vie des vis à filet trapézoïdal. Les températures élevées peuvent dilater les matériaux ou modifier leurs propriétés de lubrification, tandis que l'humidité et les produits chimiques peuvent entraîner une corrosion. Une sélection appropriée des matériaux et des mesures de protection telles que les étanchéités et les revêtements sont donc essentielles pour garantir le bon fonctionnement dans des environnements exigeants.
- La température, l'humidité et les produits chimiques peuvent affecter les performances.
- Le choix des matériaux et les mesures de protection sont essentiels pour assurer la longévité.
- Des étanchéités et des revêtements peuvent être utilisés pour la protection.
En résumé, les filets trapézoïdaux et les vis trapézoïdales sont des éléments importants dans la construction de machines et dans les techniques d'automatisation en raison de leurs propriétés uniques et de leurs nombreuses possibilités d'utilisation. Il est essentiel de bien choisir et entretenir ces composants pour optimiser leurs performances et maximiser leur durée de vie.
