Fabrication à façon
Nous fabriquons des éléments d'entraînement selon vos spécifications.
Fabrication complète / fabrication sur commande
Nous fabriquons des éléments d'entraînement en sous-traitance selon vos spécifications. Pour la fabrication de vos pièces d'engrenage, il nous suffit d'un dessin, d'un fichier 3D step ou même d'un échantillon. Nous fabriquons vos éléments d'entraînement à l'unité ou en série. Nous fabriquons selon vos souhaits, entre autres, des roues dentées, des roues droites, des arbres de pignon, des roues coniques, des crémaillères, des roues à chaîne, des roues à vis sans fin et des arbres de vis sans fin. Nous nous considérons comme votre atelier prolongé ainsi que comme un soutien dans la production, les projets, l'externalisation et la fabrication de prototypes.
Nous réalisons nous-mêmes toutes les étapes de travail, comme l'achat de matériaux, le sciage, le tournage, le perçage, le mortaisage et le fraisage des dentures, ainsi que la rectification et la mesure, selon des normes strictes et certifiées.
Fabrication à façon
Sur demande, nous proposons également des étapes de travail individuelles dans le cadre de la sous-traitance. Il s'agit par exemple du tournage, de la réalisation de schémas de perçage, du fraisage et du mortaisage de dentures, du mortaisage de rainures, du brochage de profilés ainsi que de la rectification de perçages, de filetages et de dentures. Dans ce cas, en tant que donneur d'ordre, vous apportez votre pièce déjà préfabriquée. Si vous le souhaitez, nous pouvons également réaliser une fabrication complète de vos éléments avec le matériel que vous nous avez fourni.
La fabrication de nos éléments d'entraînement est réalisée avec une exigence maximale en termes de qualité, de précision et de respect des délais.
Pour la fabrication, nous utilisons dans notre parc de machines des machines CNC modernes ainsi que des machines conventionnelles et nous employons des spécialistes très bien formés.

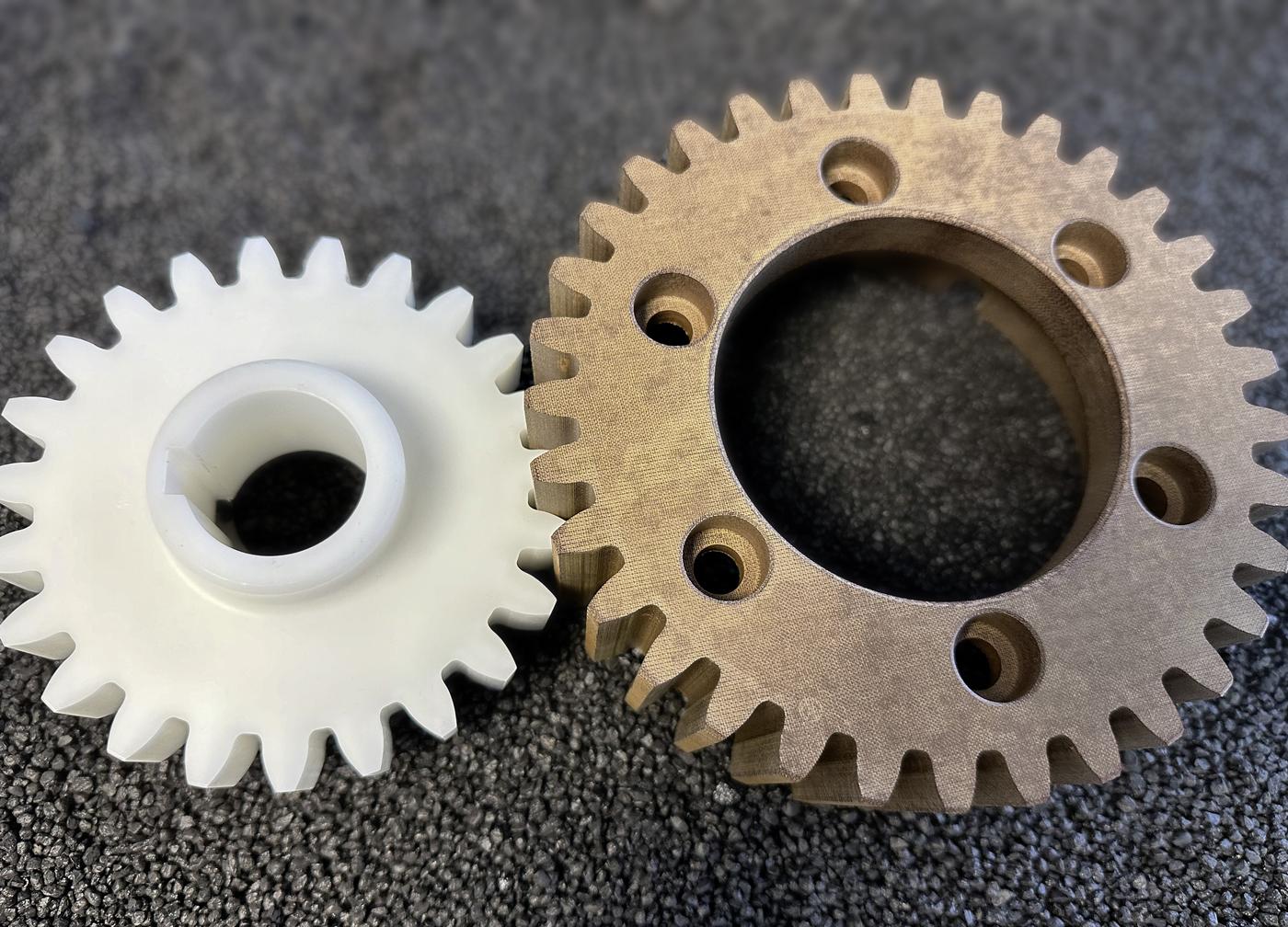

Fabrication sur commande et sous-traitance de roues dentées / engrenages cylindriques
En tant que fabricant de vos pièces dentées, nous proposons des roues dentées fraisées du module 0,3 à 18,0. En outre, des roues dentées d'un diamètre de 15 mm à 1.250 mm peuvent être taillées. Dans le cas d'une denture en développante, nous pouvons vous proposer, en tant que sous-traitant, n'importe quel déport de profil souhaité. Les roues dentées avec un angle d'hélice quelconque peuvent être fabriquées jusqu'à une qualité 7 selon DIN 3962/67. Höner, en tant que fabricant complet, vous propose également des engrenages coniques, coniques ou bombés sur dessin. Il est bien sûr également possible de fabriquer une roue dentée à partir d'un échantillon.

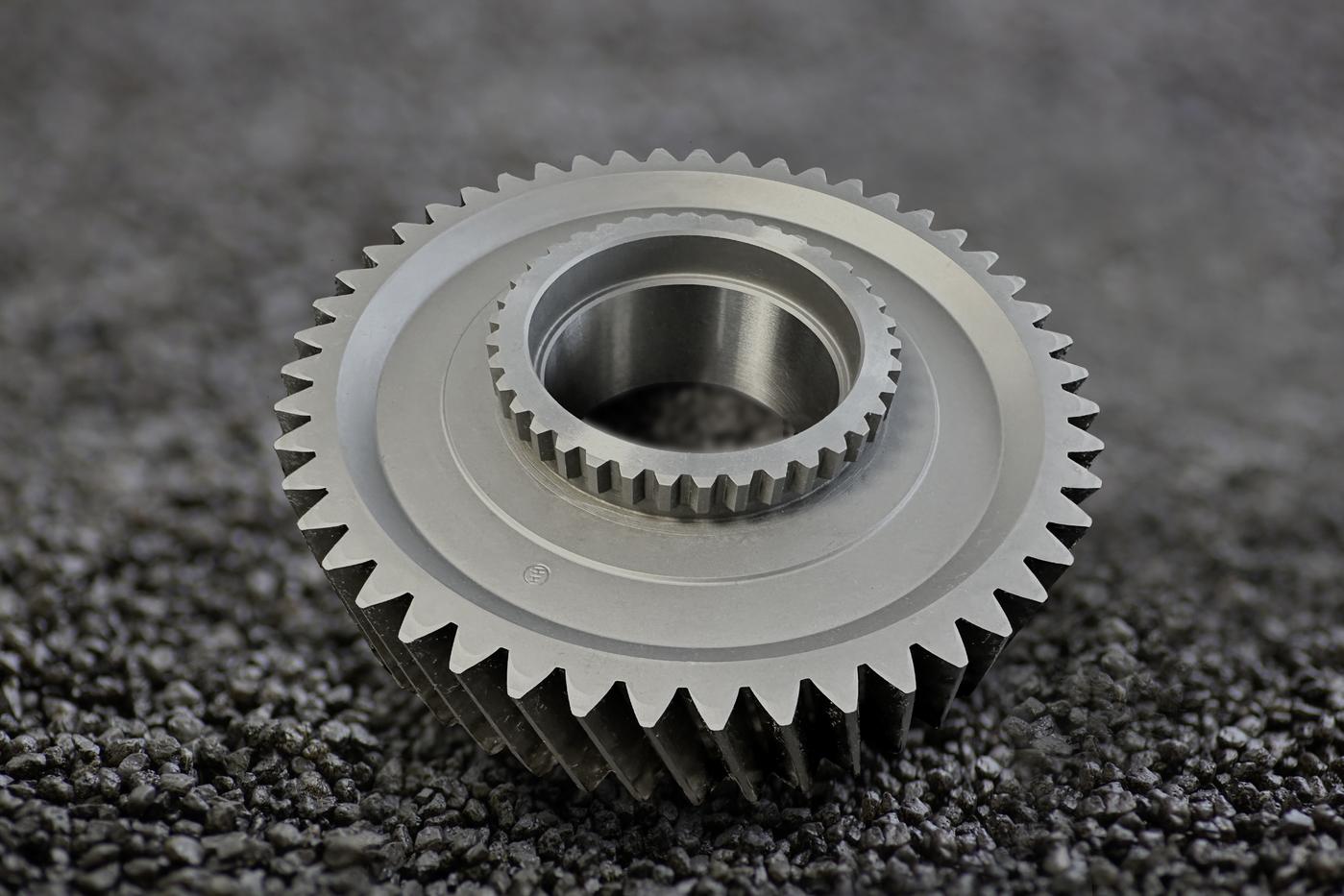

Nous produisons des engrenages rectifiés avec un module de 0,7 à 18,0, l'angle d'hélice pouvant varier de 0 à 45°. Dans cette gamme, nous pouvons produire des diamètres de 15 mm à 700 mm. La denture en développante permet entre autres de modifier les bombés en hauteur et en largeur et d'obtenir des valeurs de rugosité très faibles. On obtient ainsi des qualités allant jusqu'à la classe 4 selon la norme DIN 3926/67. Notre entreprise vous propose la fabrication de roues dentées rectifiées dans le cadre d'une sous-traitance et d'une fabrication complète.

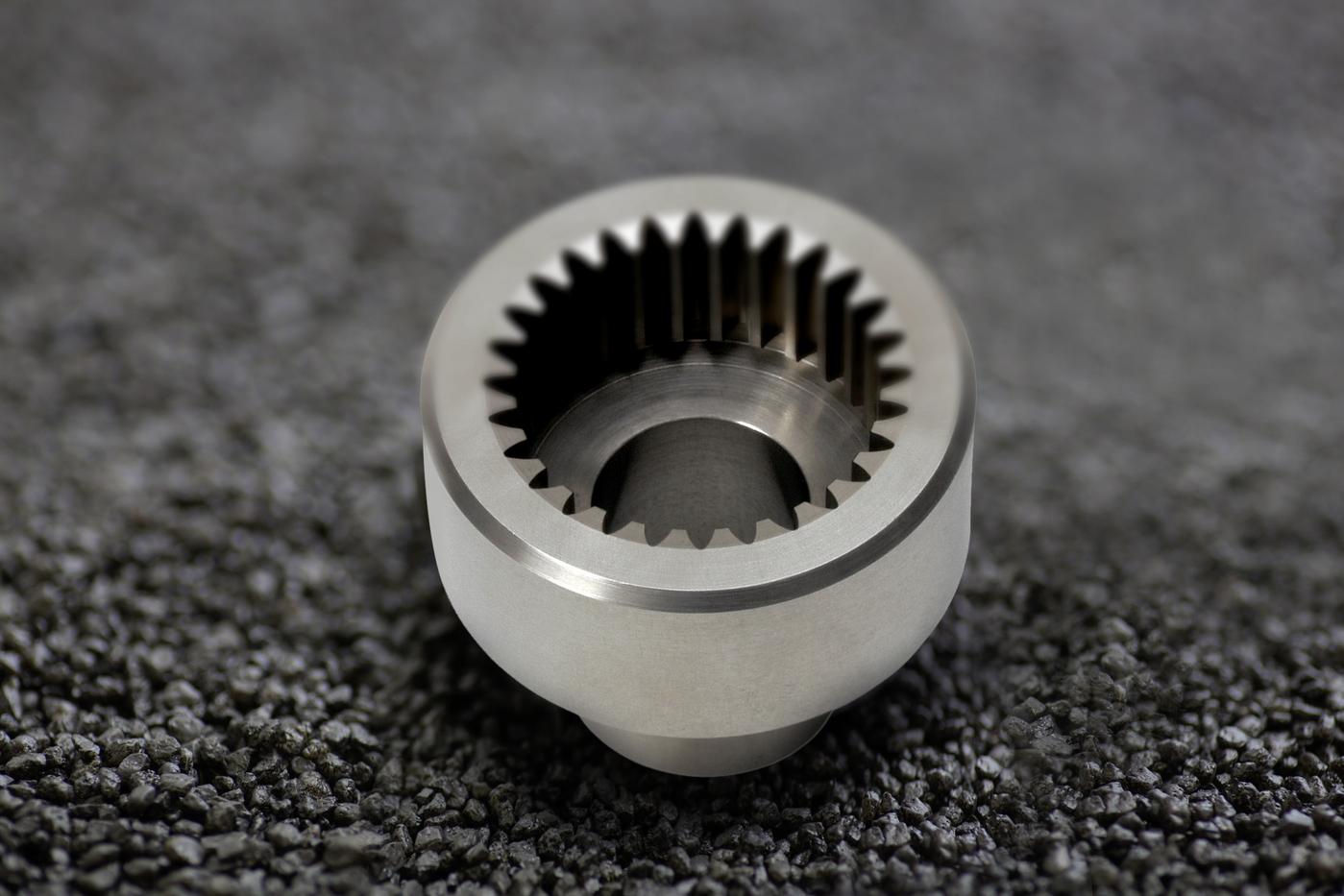

L'une de nos autres méthodes de fabrication d'engrenages est le taillage par génération. Parfois, il n'est pas possible d'utiliser une fraise-mère pour la fabrication d'un engrenage. Quelques exemples sont les engrenages intérieurs ou les engrenages spéciaux à emboîtement avec certains angles d'engrènement de 30 ° selon la norme DIN 5480 / 5481 ainsi que la norme ISO 14. Höner peut également fabriquer ces produits particuliers pour vous en sous-traitance ou en tant que banc de travail prolongé.

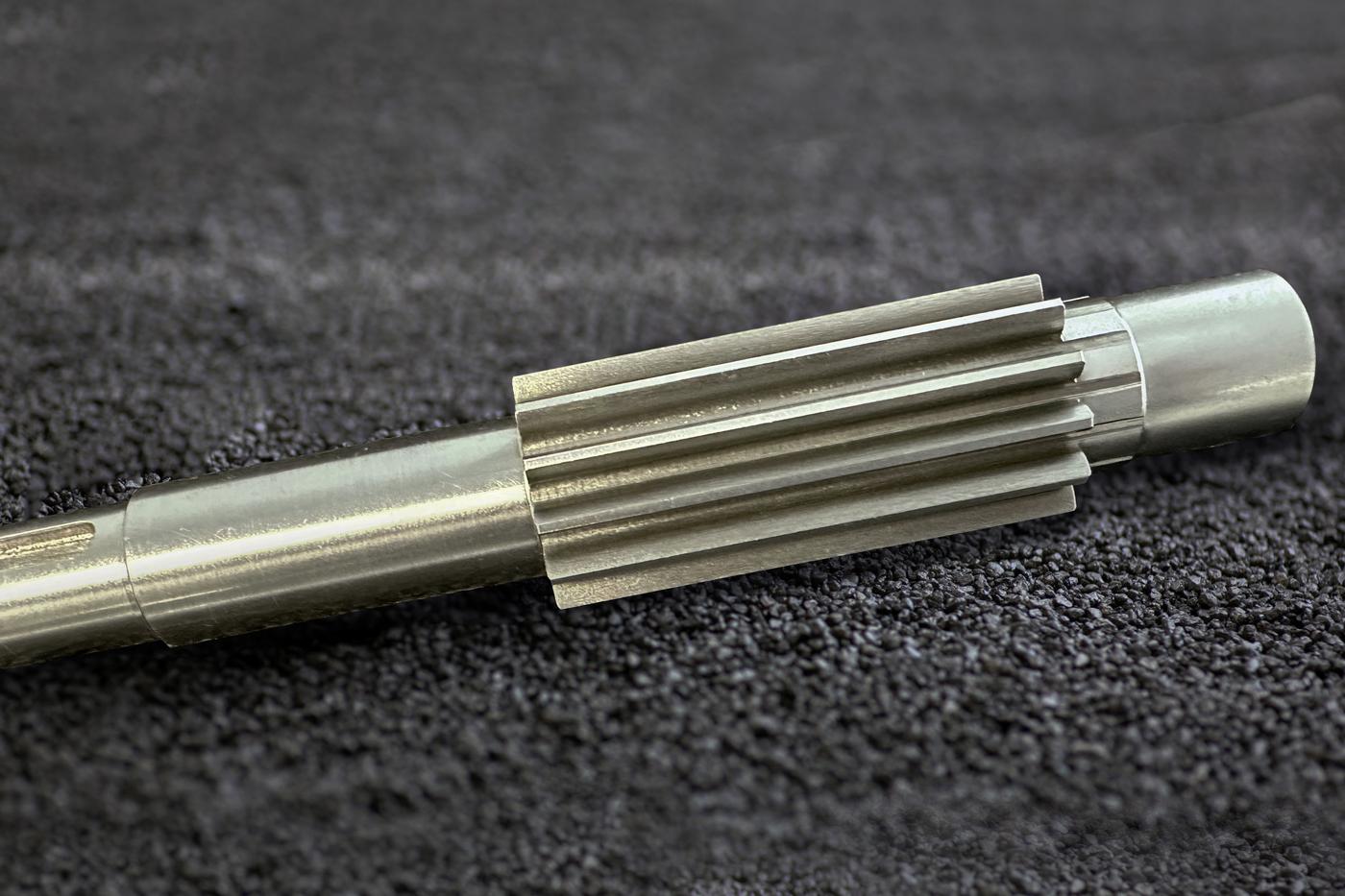

Fabrication sur commande et sous-traitance d'arbres de pignon fraisés
En tant que sous-traitant pour la technique d'entraînement, nous proposons la fabrication d'arbres de pignon fraisés dans un module de 0,3 à 18,0. Ces éléments d'entraînement peuvent être fabriqués par nos soins dans un diamètre de 15 mm à 1 250 mm et dans une longueur allant jusqu'à 3 000 mm. Dans ce cas, les profils peuvent être corrigés aussi bien en positif qu'en négatif pour la denture en développante. Des angles d'inclinaison quelconques peuvent être fabriqués selon les souhaits du client. La forme des dents des pignons peut être fraisée de manière conique ou bombée. La qualité de la denture peut aller jusqu'à 7, conformément à la norme DIN 3962/67.

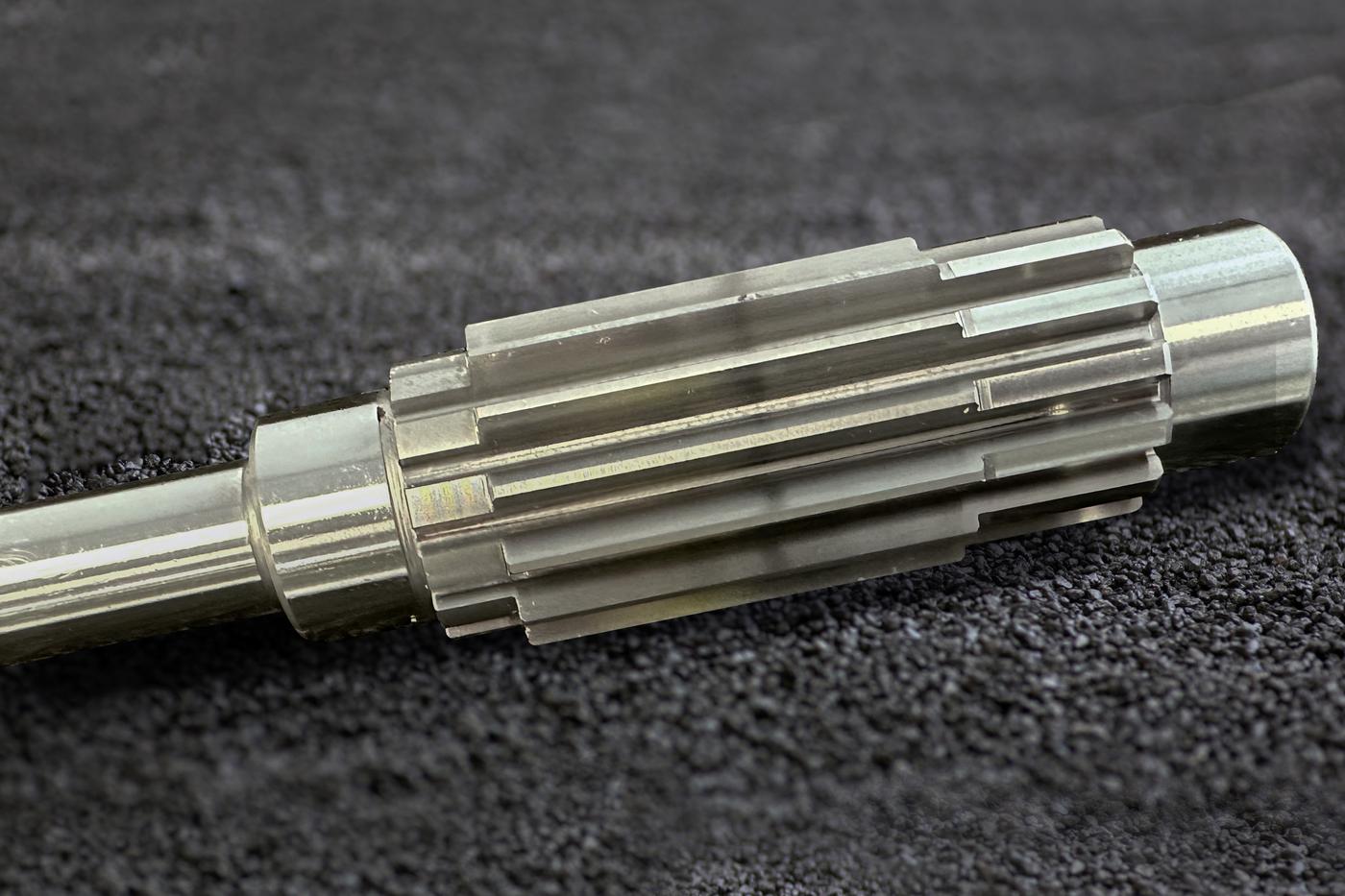

Fabrication sur commande et sous-traitance d'arbres de pignon rectifiés
En tant que fabricant complet d'éléments d'entraînement, nous proposons également des arbres de pignon rectifiés. Comme pour les engrenages cylindriques, les pignons peuvent avoir un module de 0,7 à 18,0. Selon votre dessin, nous pouvons fabriquer des diamètres rectifiés de 15 mm à 700 mm et des longueurs allant jusqu'à 750 mm. Bien entendu, nous vous délivrons les procès-verbaux nécessaires sur demande. Grâce à la rectification du pignon, nous pouvons garantir à nos clients une qualité de denture 5 (4) selon la norme DIN 3962/67.

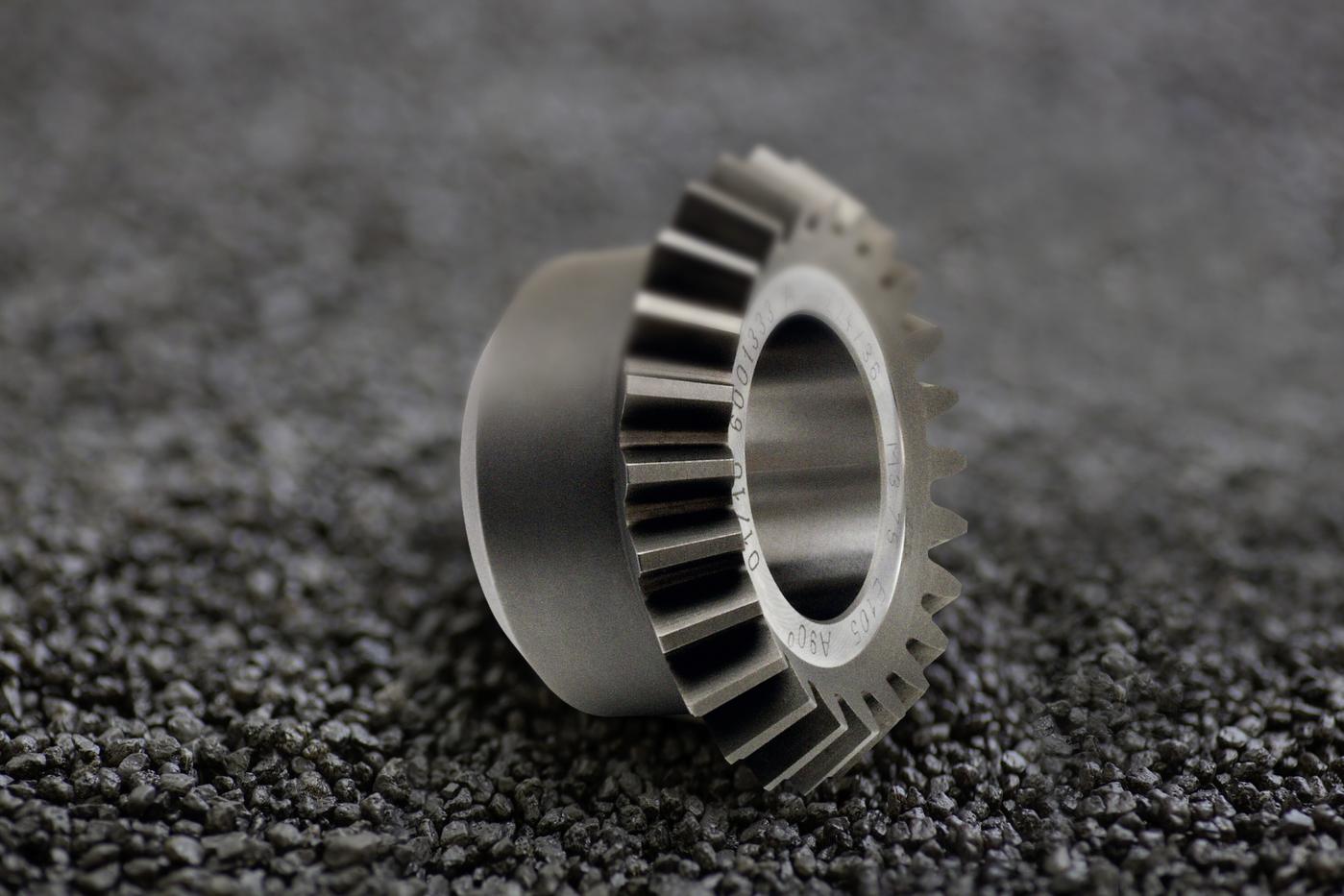

Fabrication sur commande et sous-traitance de roues coniques
En tant que sous-traitant pour les roues coniques, Höner peut vous fabriquer ces composants du module 1 à 10. Le diamètre extérieur maximal est de 600 mm. Grâce à notre fraiseuse à 5 axes, nous sommes même en mesure de fraiser une construction spéciale jusqu'à un module de 14,0. L'angle des axes peut varier de 10° à 180°. La longueur maximale des cônes partiels est de 300 mm. En tant que fabricant complet, Höner peut vous proposer des roues coniques avec un rapport de transmission de 1:1 à 1:10.

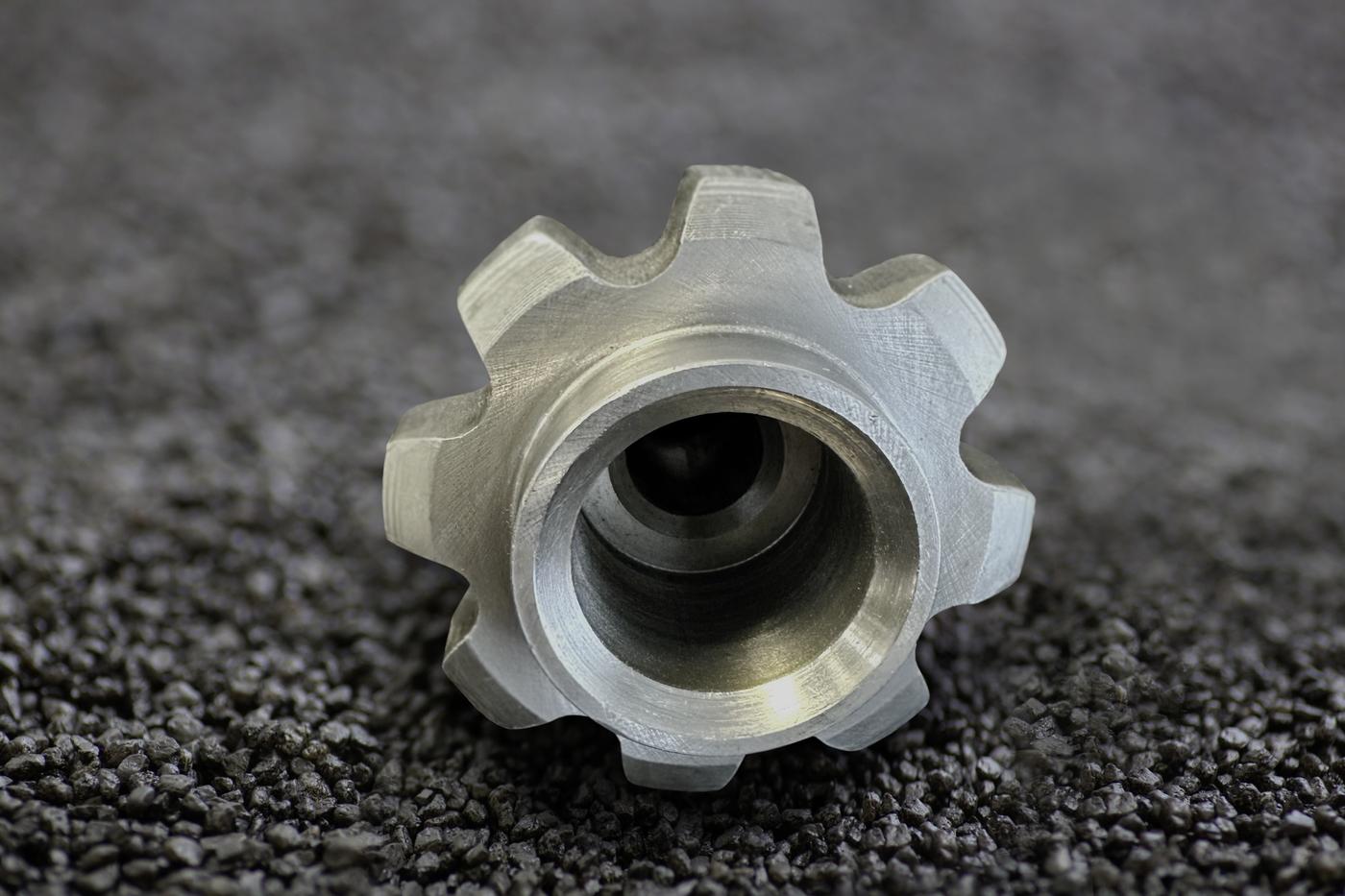

Fabrication à façon et sous-traitance de pignons à chaîne
Höner, votre sous-traitant pour la fabrication de roues dentées, peut vous proposer la denture de roues dentées dans le module 6,0 à 50,8. Des diamètres de 15 mm à 1.250 mm peuvent être fabriqués à façon. Nous pouvons également tailler vos pignons à chaîne par mortaisage ou par taillage à la fraise-mère.

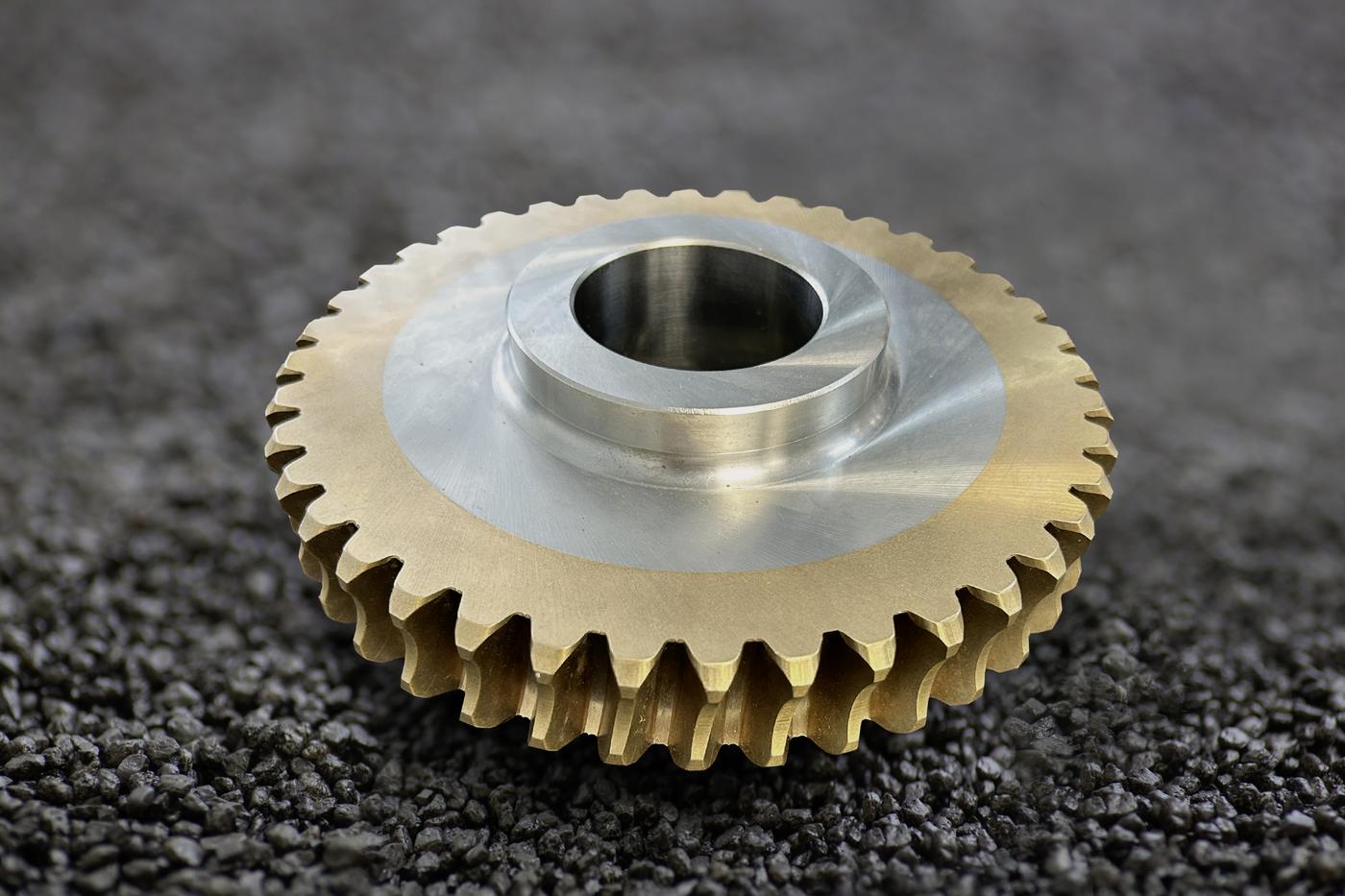

Fabrication sur commande et sous-traitance de roues et (arbres) à vis sans fin
Notre entreprise vous propose, en tant que donneur d'ordre, une fabrication complète de roues à vis sans fin avec un module de 1,0 à 14,0. Des entraxes allant jusqu'à 450 mm sont possibles. En tant que fabricant complet, nous sommes en mesure de traiter des diamètres de 15 mm à 630 mm. Les roues à vis sans fin peuvent être fabriquées selon un plan, un fichier 3D step ou un échantillon. Pour que le déroulement des roues à vis sans fin puisse être contrôlé, les (arbres) de vis sans fin sont nécessaires.

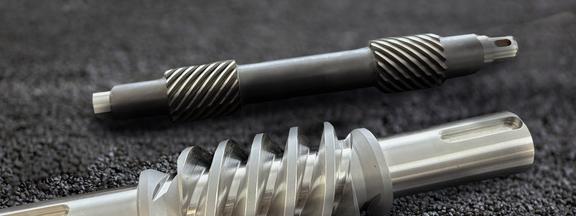

L'arbre à vis sans fin est également proposé par Höner en sous-traitance ou en fabrication complète avec un module correspondant à la roue à vis sans fin de 1,0 à 14,0. Le diamètre maximal de la vis sans fin est de 320 mm. Il est possible de fabriquer des angles d'hélice allant jusqu'à 40° pour un pas de 0,25 à 315 mm. Les procédés de fabrication possibles pour la réalisation d'une vis sans fin sont le fraisage, le tourbillonnage et la rectification.

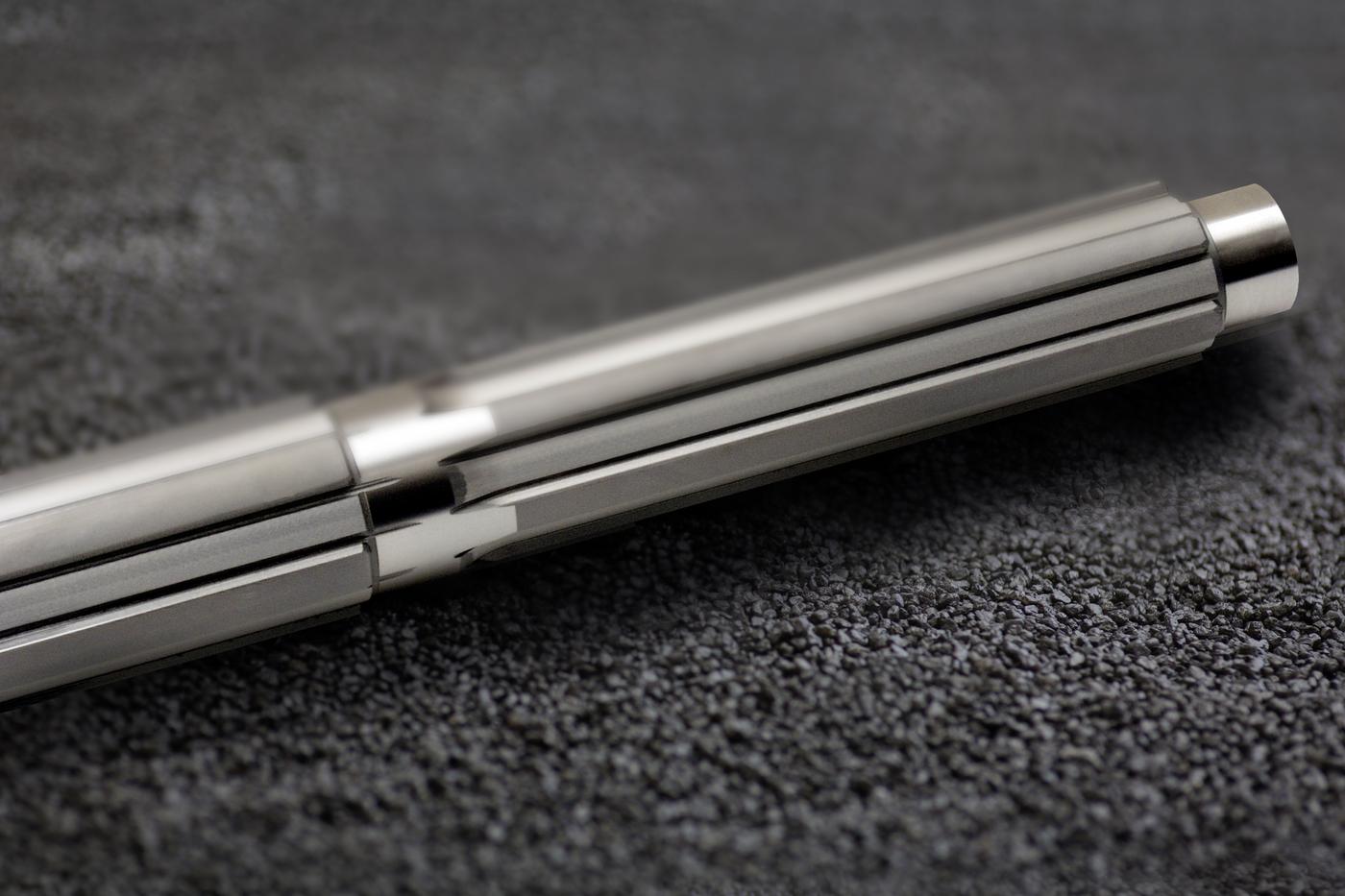

Fabrication sur commande et à façon d'arbres profilés et d'arbres cannelés
Höner fabrique volontiers des arbres cannelés et des arbres profilés en sous-traitance en tant qu'atelier prolongé. Il est possible de fabriquer des dentures complètes selon les normes DIN 5463, ISO 14, DIN 5472, DIN 5480, DIN 5481, DIN 5482, DIN 9611 / ISO 500. Les arbres profilés et les arbres cannelés peuvent être fraisés jusqu'à une longueur de 3.000 mm et rectifiés jusqu'à une longueur de 750 mm.

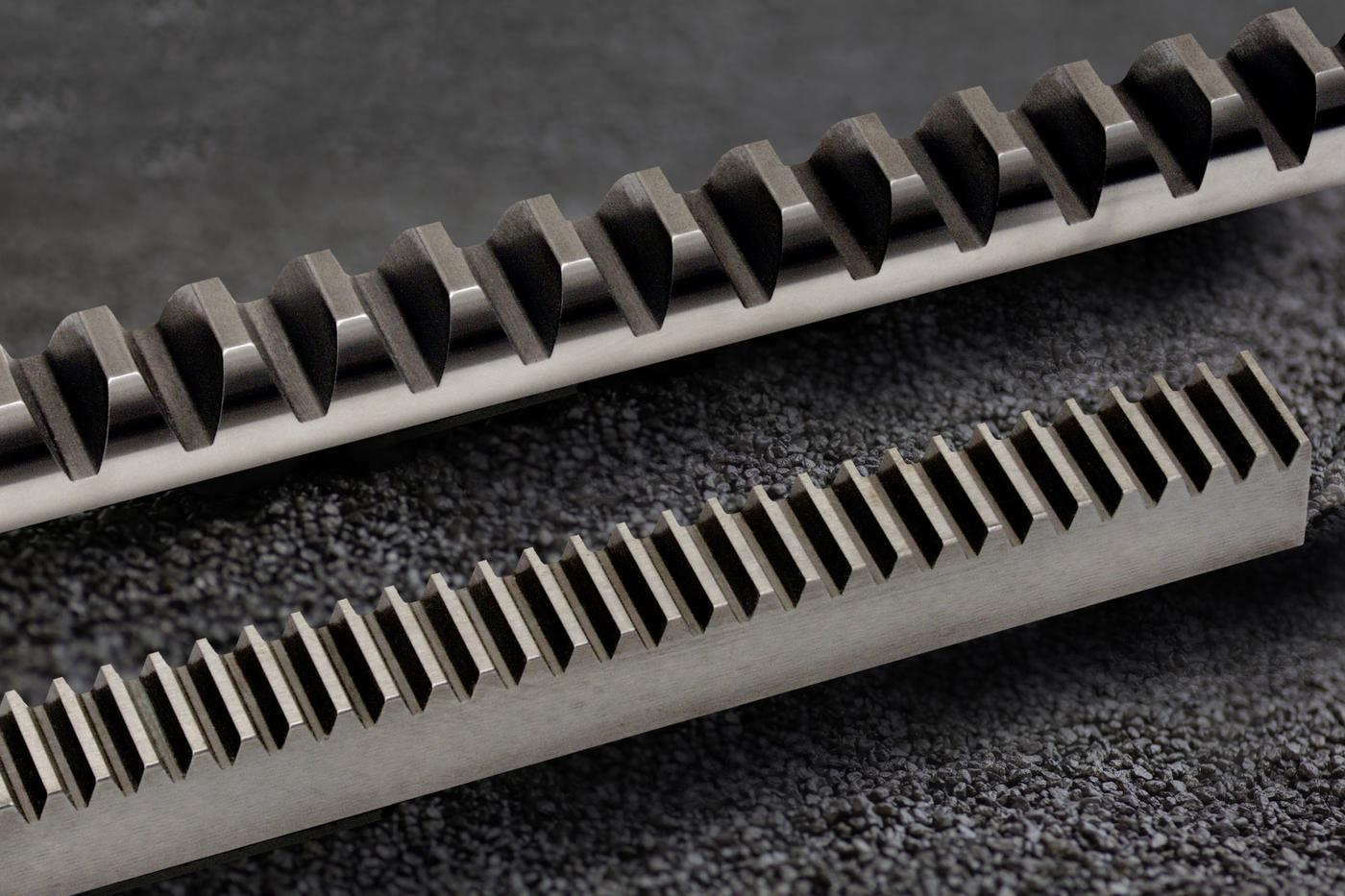

Fabrication sur commande et sous-traitance de crémaillères
Notre programme de fabrication comprend également des crémaillères parmi les pièces d'engrenage. Celles-ci peuvent être fraisées du module 0,5 à 18,0. Un pas de 2, 5 et 10 mm est possible. En tant que taillageur, nous proposons la sous-traitance de crémaillères dans les deux variantes suivantes :
- Crémaillères de transport de n'importe quelle longueur et avec un angle d'inclinaison de 0 - 30 °.
- Crémaillères de mesure d'une longueur maximale de 2.000 mm et d'une précision de pas de +/- 0,05 mm par 500 mm de longueur.

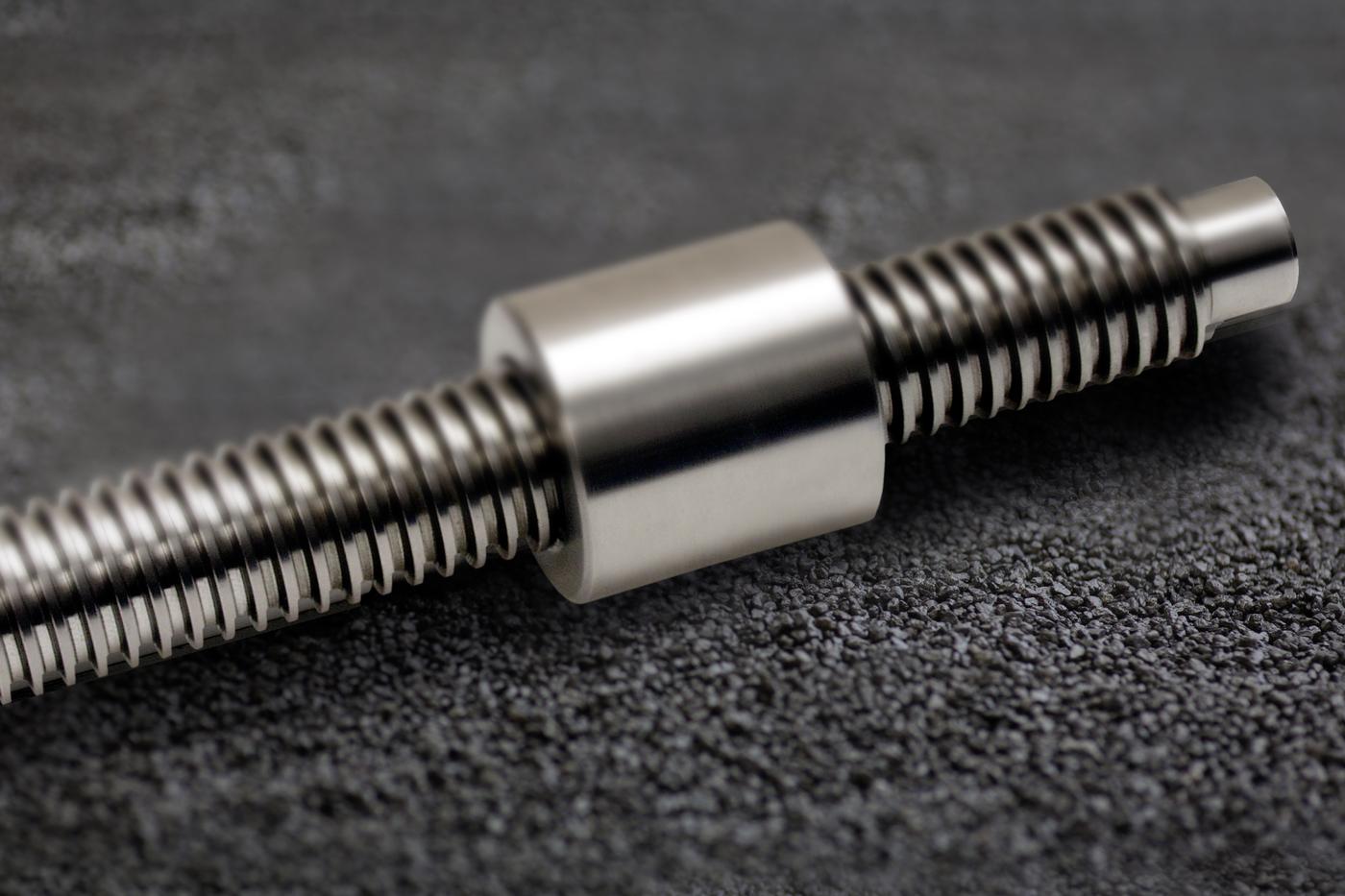

Fabrication sur commande et sous-traitance de filets trapézoïdaux et de broches
En tant que fabricant sur commande, nous produisons des broches d'un diamètre de 30 à 100 mm selon vos idées. Nous pouvons fabriquer des longueurs de filetage allant jusqu'à 2 600 mm par tourbillonnage, tournage ou fraisage. Différents types de filets, comme le filet trapézoïdal, le filet métrique, le filet cylindrique, le filet Whitworth ou le filet conique ne nous posent aucun problème. La rectification de ces filets est possible jusqu'à une longueur maximale de 500 mm. Le pas du filet peut être choisi à gauche ou à droite.

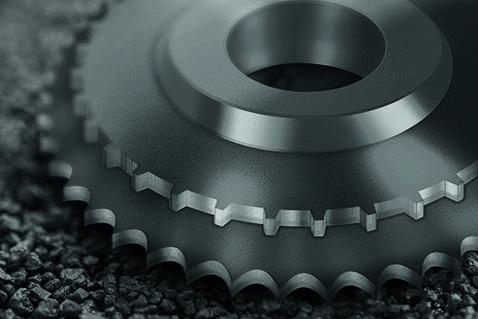

Fabrication sur commande et sous-traitance d'engrenages pour courroies dentées
Notre fabrication de roues dentées propose également, dans le cadre de la sous-traitance, la production de dentures de courroies dentées ou de roues de courroies dentées. Höner peut entre autres tailler les pas de denture T5, T10, AT10, XL -1/5« , L - 3/8 », H -1/2 ».

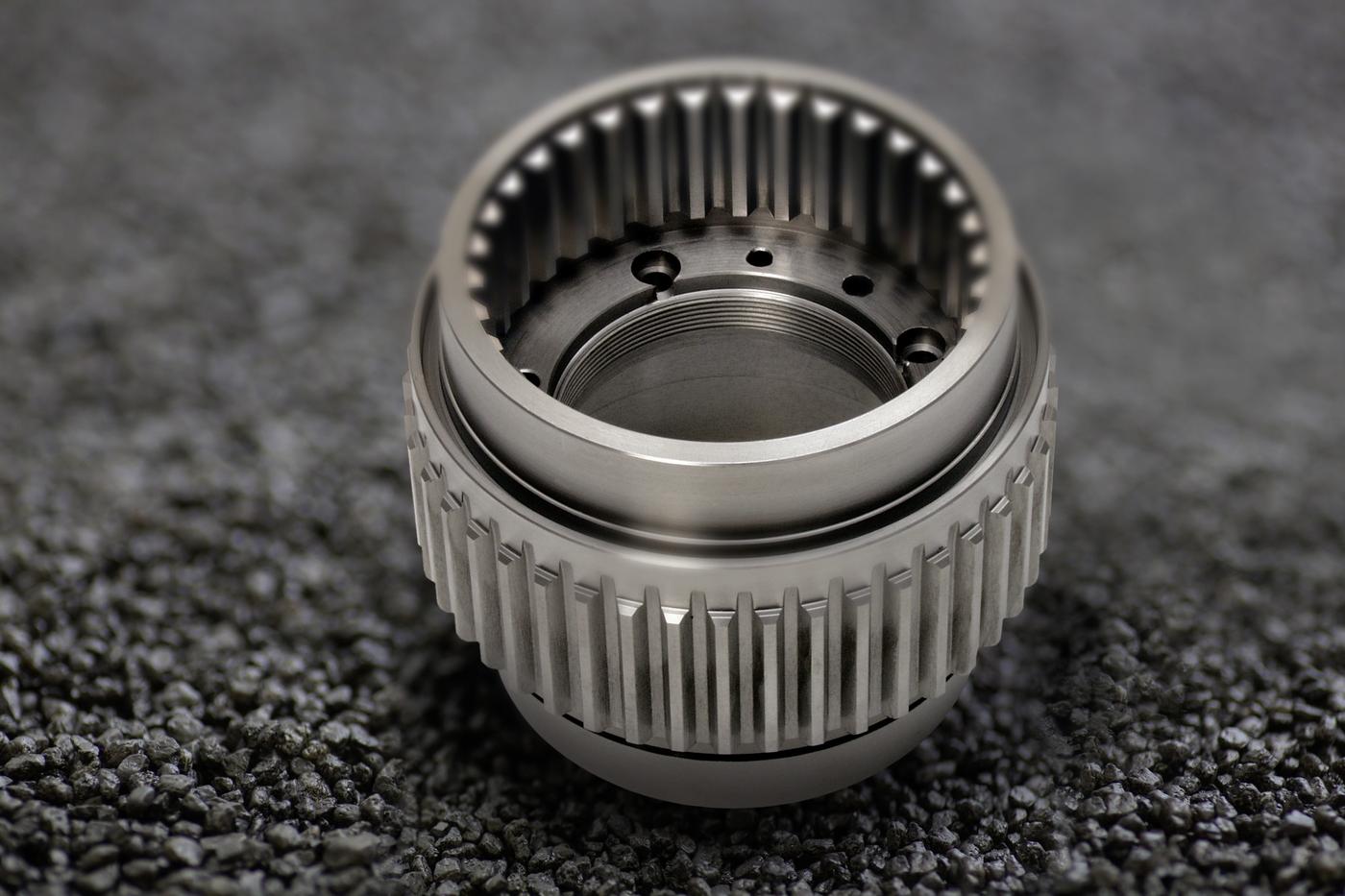

Dentures intérieures
En sous-traitance, Höner vous propose également des prestations partielles, comme par exemple la production d'une denture intérieure. Les dentures intérieures peuvent être fabriquées à façon selon les normes DIN 5463, ISO 14, DIN 5472, DIN 5480, DIN 5481, DIN 5482, DIN 9611, ISO 500. Pour cela, il vous suffit de nous fournir vos ébauches pré-usinées pour la suite du traitement. Selon la disponibilité et la qualité souhaitée, une denture intérieure peut être brochée, mortaisée ou roulée. Nous nous distinguons par le fait que nous pouvons rectifier des dentures intérieures droites et obliques en fonction du module et du diamètre choisis.
Ceci est un petit extrait du programme de sous-traitance/fabrication sur commande de la société Heinrich Höner GmbH & Co. KG. N'hésitez pas à nous contacter pour recevoir votre offre individuelle. Nous nous réjouissons de votre demande.
