Arbres profilés et arbres cannelés
La qualité, la précision et la durabilité nécessaires sont fabriquées et garanties chez Heinrich Höner au moyen des techniques de production les plus modernes.

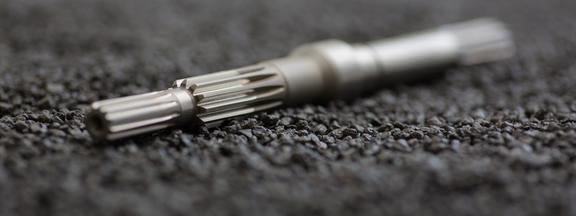

Arbres profilés et cannelés : fraisés ou rectifiés
Les arbres cannelés sont utilisés par exemple pour les machines-outils normales ou spécialisées, pour une transmission optimale des couples. Nous rectifions ou fraisons des arbres cannelés et des arbres profilés avec une longueur maximale de denture de 3.000 mm fraisée et de 750 mm rectifiée. Nous les fabriquons sur des machines modernes à commande numérique qui garantissent une grande précision. Des fabrications spéciales sur mesure sont également possibles, à l'unité, en série ou pour des besoins particuliers - même selon vos dessins ou modèles.
Arbres cannelés et profilés selon les normes DIN et ISO
Nous produisons des arbres cannelés et des arbres profilés d'une part selon les normes DIN, entre autres DIN 5463, DIN 5472 et DIN 9611, et d'autre part selon les normes ISO 14 et ISO 500. Nous proposons en outre de nombreux autres éléments d'entraînement, comme des roues à vis sans fin, des crémaillères ou des roues coniques. Notre personnel spécialisé assure une gestion idéale de la qualité grâce à des contrôles internes. De plus, tous nos éléments d'entraînement sont contrôlés par le TÜV Rheinland Cert GmbH et certifiés selon la norme ISO 9001:2015.
Arbres profilés et cannelés Demande de produit
Contactez-nous
Nous sommes à votre disposition pour répondre à vos questions, par téléphone ou par e-mail. Nous nous ferons également un plaisir de vous rappeler.
Arbres cannelés et profilés - Connaissances de base
Fabrication d'arbres profilés et d'arbres cannelés

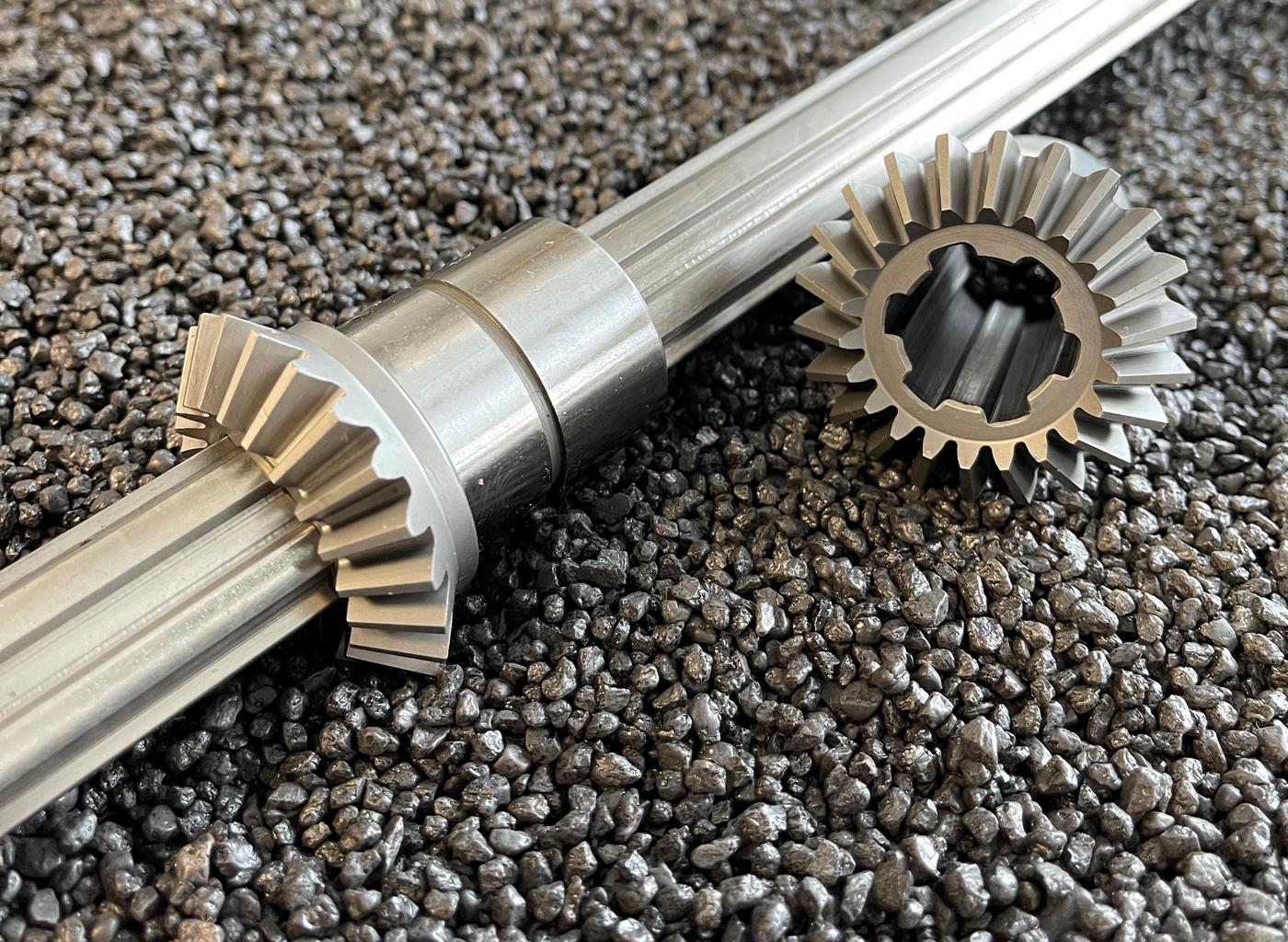

Les arbres cannelés sont fabriqués par fraisage, rectification, étirage à froid ou mortaisage. Le fraisage s'effectue à l'aide d'une fraise-mère ou d'une fraise de forme. Il existe également différents procédés de fabrication pour les moyeux cannelés, qui font partie de chaque arbre cannelé, comme l'électroérosion à fil. La fabrication des arbres cannelés s'effectue généralement à l'aide de machines spéciales. Pour le fraisage des arbres cannelés, on utilise une fraise de forme en forme de disque. Celle-ci doit être spécialement adaptée aux dimensions de l'arbre. Il est ainsi possible de réaliser non seulement des modèles standardisés, mais aussi des versions personnalisées.
N'hésitez pas à nous contacter si vous avez des questions particulières sur nos arbres cannelés, nos arbres profilés ou d'autres éléments d'entraînement, comme les roues dentées, les filets trapézoïdaux ou les engrenages intérieurs. Nous nous ferons un plaisir de vous conseiller par téléphone ou par e-mail.
Nous produisons conformément aux normes DIN/ISO mentionnées ci-dessous :
DIN 5463 / ISO 14
DIN 5472
DIN 5480
DIN 5481
DIN 5482
DIN 9611 / ISO 500
Plus grande longueur de denture
- fraisé jusqu'à 3000 mm
- rectifiée jusqu'à 750 mm
Les arbres cannelés transmettent les couples de rotation
En mécanique, les arbres tels que les arbres cannelés et les arbres profilés ont pour fonction de transmettre les couples et les mouvements de rotation. Ils constituent un élément d'une importance cruciale pour de nombreuses machines. Il est possible de choisir l'arbre approprié en fonction des besoins. Les arbres sont également utilisés pour supporter des pièces en rotation. Contrairement aux axes, qui ont uniquement une fonction de support ou de roulement, les arbres sont soumis à d'autres contraintes. Les arbres cannelés doivent toujours être posés avec beaucoup de soin pour que la machine puisse fonctionner sans problème.
Arbres cannelés et autres formes d'arbres
En mécanique, on connaît différents types d'arbres, comme l'arbre profilé. L'arbre cannelé est un arbre qui crée une liaison de forme avec le moyeu. Celle-ci est réalisée par des entraîneurs droits ou parallèles. Dans le cas des arbres dentés, ces entraîneurs sont constitués de flancs en développante. La denture dite en développante joue un rôle important dans la construction mécanique. Les arbres cannelés peuvent par exemple transmettre des couples importants et variables sur les boîtes de vitesses des machines-outils. Ils sont utilisés comme arbres de prise de force sur les véhicules agricoles. Les moteurs électriques et hydrauliques ne peuvent pas non plus se passer d'arbres, qui permettent ici un fonctionnement sans faille de la transmission.
